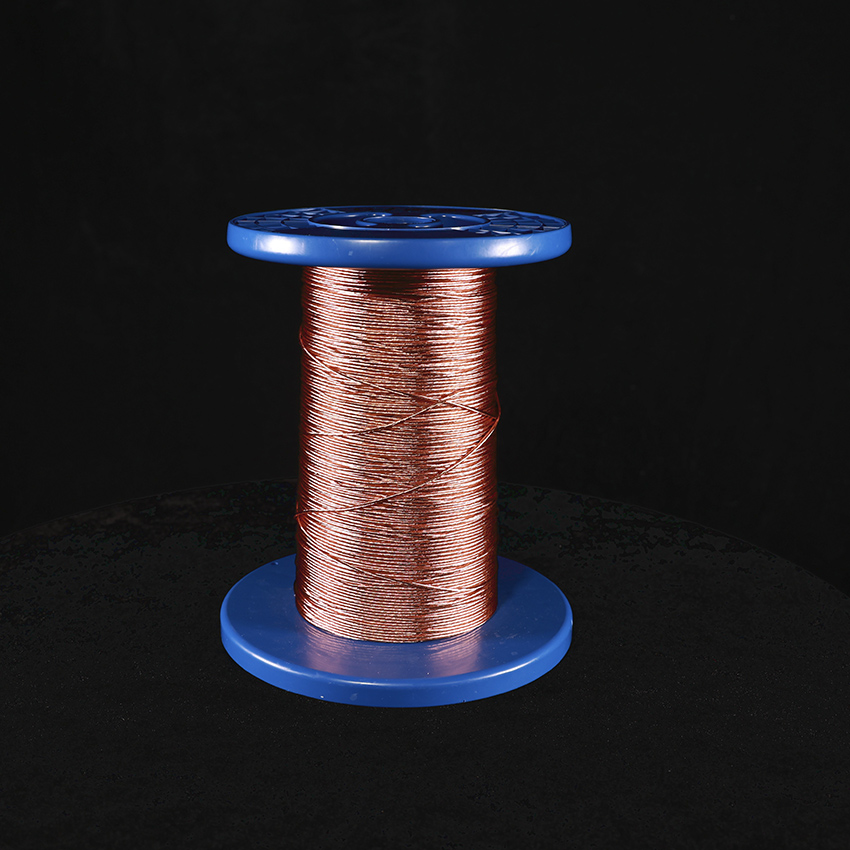

Dây Litz có nhiều sợi mỏng. Mỗi sợi được bao phủ với cách nhiệt của riêng nó. Các sợi được xoắn hoặc nhóm lại với nhau. Thiết kế này giúp giảm tổn thất AC trong việc sử dụng tần số cao. Mỗi sợi mang một số hiện tại. Việc xoắn có thể được thực hiện trong một nhóm hoặc trong một số nhóm. Các loại cách nhiệt phổ biến là polyurethane, nylon và polyester. Bảng dưới đây cho thấy kích thước chuỗi nào phù hợp với phạm vi tần số khác nhau:
| Phạm vi tần số Phép | đo Thước đo được đề xuất (AWG) |
|---|---|
| 60 Hz đến 1 kHz | 28 |
| 1 kHz đến 10 kHz | 30 |
| 10 kHz đến 20 kHz | 33 |
| 20 kHz đến 50 kHz | 36 |
| 50 kHz đến 100 kHz | 38 |
| 100 kHz đến 200 kHz | 40 |
| 200 kHz đến 350 kHz | 42 |
| 350 kHz đến 850 kHz | 44 |
| 850 kHz đến 1,4 MHz | 46 |
| 1,4 MHz đến 2,8 MHz | 48 |
Dây Litz là đặc biệt vì nó sửa chữa hiệu ứng da. Hiệu ứng da làm cho dòng chảy gần bề mặt của dây ở tần số cao. Dây Litz giúp làm cho mọi thứ hoạt động tốt hơn và mất ít năng lượng hơn. Các kỹ sư sử dụng dây litz trong nhiều thứ. Một số ví dụ là máy biến áp, sạc không dây, thiết bị y tế và động cơ.
Dây Litz có nhiều sợi mỏng, cách nhiệt xoắn lại với nhau. Điều này giúp ngăn chặn mất năng lượng khi tần số cao. Thiết kế đặc biệt này giải quyết hiệu ứng da. Hiệu ứng da làm cho dòng chảy chỉ ở bên ngoài dây. Điều này lãng phí sức mạnh. Dây Litz làm cho mọi thứ hoạt động tốt hơn bằng cách giảm sức đề kháng và nhiệt. Nó giúp các thiết bị như máy biến áp và bộ sạc không dây hoạt động tốt. Dây Litz là linh hoạt và có lớp cách nhiệt mạnh mẽ. Điều này làm cho nó khó khăn và dễ sử dụng trong không gian nhỏ và những nơi khó khăn. Các kỹ sư sử dụng dây litz trong nhiều khu vực. Chúng bao gồm các thiết bị y tế, thiết bị radio và sạc xe điện. Nó giúp tiết kiệm năng lượng và làm cho mọi thứ hoạt động tốt hơn.
Litz Wire nổi bật vì bản dựng độc đáo của nó. Nó sử dụng nhiều sợi dây mỏng. Mỗi sợi có cách nhiệt men riêng. Những sợi này xoắn hoặc dệt với nhau theo các mẫu đặc biệt. Thiết kế này giúp dây mang dòng tần số cao với ít mất.
Mỗi sợi trong dây Litz mỏng hơn nhiều so với các dây trong dây thông thường.
Các sợi được bó trong bím tóc hoặc lớp phức tạp.
Cách điện men bao gồm mọi sợi. Điều này ngăn chặn các mạch ngắn và bảo vệ chống lại quá trình oxy hóa.
Dây Litz thường có thêm các lớp, như lụa hoặc nylon, để có thêm sức mạnh và sự cô lập.
Các mẫu xoắn và dệt đảm bảo mỗi sợi chia sẻ như hiện tại.
Dây Litz có thể được thực hiện cho các nhu cầu khác nhau. Số lượng chuỗi, kích thước của chúng và loại cách nhiệt đều có thể thay đổi. Một số dây Litz sử dụng các mẫu đặc biệt, được gọi là loại 1 đến 6, để phù hợp với cách sử dụng nhất định. Cách nhiệt men thường đáp ứng các tiêu chuẩn nhiệt cao, vì vậy dây có thể xử lý nhiệt. Các lớp phục vụ thêm thêm bảo vệ cơ học và giúp dây tồn tại lâu hơn.
Mẹo: Tính linh hoạt của Litz Wire giúp bạn dễ dàng sử dụng trong không gian chật hẹp hoặc cuộn dây quanh co.
Dây Litz khác với dây bị mắc kẹt hoặc tiêu chuẩn theo nhiều cách. Dây rắn có một lõi dày. Dây bị mắc kẹt tiêu chuẩn có một số dây được xoắn lại với nhau, nhưng các sợi không có cách điện riêng. Mặt khác, dây Litz sử dụng nhiều sợi cách nhiệt. Thiết kế này cung cấp cho nó các tính chất điện và vật lý đặc biệt.
Dây Litz làm giảm hiệu ứng da và hiệu ứng gần. Những vấn đề này khiến dòng điện chỉ chảy trên bề mặt ở tần số cao.
Các cách nhiệt trên mỗi sợi giữ cho dòng chảy ra. Điều này làm giảm sức đề kháng và mất nhiệt.
Dây Litz vẫn linh hoạt, ngay cả trong kích thước lớn. Dây rắn có thể bị vỡ nếu uốn cong quá nhiều.
Các mẫu xoắn đặc biệt giúp mỗi sợi thay phiên nhau ở các vị trí khác nhau. Điều này giữ cho sự cân bằng hiện tại.
Litz Wire hoạt động tốt cho tần số vô tuyến và nguồn cung cấp năng lượng tần số cao.
Cấu trúc của Litz Wire cho phép nó hoạt động tốt hơn trong các mạch tần số cao. Nó giữ chất lượng tín hiệu cao và giảm mất năng lượng. Cách nhiệt và dệt cũng làm cho dây litz bền hơn và dễ xử lý hơn so với dây rắn. Người dùng thường chọn Litz cho các thiết bị điện tử nhạy cảm, như cáp âm thanh hoặc cuộn dây sạc không dây, bởi vì nó giữ tổn thất thấp và hiệu suất cao.
Hiệu ứng da xảy ra khi AC di chuyển qua một dây. Ở tần số thấp, dòng điện lan ra bên trong dây. Khi tần số cao hơn, dòng điện di chuyển lên bề mặt của dây. Điều này xảy ra bởi vì dòng điện xoáy hình thành bên trong dây. Những dòng điện xoáy này đẩy dòng điện chính ra bên ngoài. Hầu hết các dòng điện sau đó di chuyển trong một lớp mỏng gần bề mặt. Lớp mỏng này được gọi là độ sâu da. Đối với đồng, độ sâu của da là khoảng 8,5 mm ở 60 Hz. Ở mức 1 GHz, nó có thể thu nhỏ chỉ 2 micron. Khi độ sâu của da trở nên nhỏ hơn, bên trong dây mang theo hầu như không có dòng điện. Điều này làm cho sức đề kháng của dây tăng lên và lãng phí nhiều năng lượng hơn. Hiệu ứng da không xảy ra với DC. DC chảy đều qua toàn bộ dây. Hiệu ứng gần cũng hiển thị ở tần số cao. Khi dây ở gần nhau, từ trường của chúng tương tác. Điều này đẩy dòng điện vào không gian thậm chí nhỏ hơn. Điều đó làm cho sức đề kháng và mất năng lượng thậm chí còn tồi tệ hơn.
LƯU Ý: Hiệu ứng da và hiệu ứng gần cả hai làm cho các dây khó mang theo các dòng tần số cao mà không mất năng lượng.
Dây Litz cố định hiệu ứng da bằng cách sử dụng nhiều sợi mỏng, cách nhiệt xoắn lại với nhau. Mỗi sợi nhỏ đến mức các dòng tần số cao có thể chảy qua tất cả. Cách điện giữ cho dòng điện không nhảy giữa các sợi. Mẫu xoắn, được gọi là chuyển vị, cho phép mỗi sợi di chuyển từ bên trong ra bên ngoài của bó. Điều này giúp lan truyền đều hiện tại và làm giảm cả hiệu ứng da và hiệu ứng gần. Các nghiên cứu cho thấy dây litz có điện trở AC thấp hơn nhiều so với dây rắn có cùng kích thước. Sự xoắn đặc biệt và cách nhiệt cũng cắt giảm các tổn thất hiện tại xoáy. Trong các mạch năng lượng tần số cao, dây Litz giữ mất năng lượng thấp và giúp mọi thứ hoạt động tốt hơn. Các kỹ sư sử dụng litz trong máy biến áp, cuộn cảm và các thiết bị khác cần dòng điện tần số cao. Dây Litz theo cách đặc biệt được thực hiện giúp giảm tổn thất và giữ cho các thiết bị hoạt động tốt.
Dây Litz giúp điện tử hoạt động tốt hơn ở tần số cao. Nó có nhiều sợi mỏng, cách nhiệt mang dòng điện cùng nhau. Thiết kế này lan rộng dòng điện trên toàn bộ dây. Dây Litz dừng hiệu ứng da và hiệu ứng gần. Những vấn đề này có thể gây ra nhiều sức đề kháng và năng lượng chất thải. Các thiết bị như máy biến áp và cuộn cảm sử dụng dây litz để có kết quả tốt hơn.
Dây Litz sử dụng nhiều sợi mỏng để giảm điện trở AC.
Nó dừng các điểm nóng và giữ cho mọi thứ mát mẻ hơn.
Các bộ phận từ tính có thể nhỏ hơn và nhẹ hơn vì dây litz cần ít kim loại hơn.
Dây Litz cho phép các thiết bị hoạt động tốt ở tần số rất cao.
Litz Wire giúp các kỹ sư tạo ra nguồn điện nhỏ hơn và tốt hơn. Những thay đổi này tiết kiệm năng lượng và giảm nhiệt trong điện tử.
Dây Litz là tuyệt vời trong việc giảm mất điện AC. Bản dựng đặc biệt của nó cắt giảm hiệu ứng da và hiệu ứng gần. Điều này có nghĩa là ít năng lượng biến thành nhiệt. Nhiều năng lượng hơn đến thiết bị.
Dây Litz lan truyền dòng điện ra, vì vậy điện trở và mất điện thấp hơn.
Nó cắt giảm các tổn thất dòng điện xoáy, chất thải năng lượng trong dây rắn.
Dây Litz dừng các điểm nóng, vì vậy các thiết bị an toàn hơn và tồn tại lâu hơn.
Mất thấp hơn cho phép các thiết bị chạy lâu hơn mà không quá nóng.
Dây Litz cũng giúp hành tinh. Các cách nhiệt polyurethane, polyester và polyimide kéo dài một thời gian dài. Một số nhà sản xuất sử dụng đồng tái chế và cách nhiệt an toàn để giúp trái đất. Các cách làm màu xanh lá cây để làm dây litz và các quy tắc như Rohs và tiếp cận bảo vệ thiên nhiên. Dây Litz tiết kiệm năng lượng, giúp thế giới sử dụng ít năng lượng hơn.
Dây Litz dễ dàng uốn cong, vì vậy nó hoạt động ở nhiều nơi. Các sợi mỏng, cách nhiệt xoắn và uốn cong mà không bị vỡ. Điều này giúp các kỹ sư gió cuộn dây chặt hoặc phù hợp với các điểm nhỏ.
Cách điện polyurethane làm cho dây litz khó khăn và khó cào.
Cách điện polyester cho sức mạnh và tránh hóa chất.
Cách điện polyimide cho phép dây litz xử lý nhiệt cao, tốt cho máy bay và các công cụ y tế.
Nhựa đặc biệt và hỗn hợp cho phép các nhà sản xuất thay đổi dây litz cho các công việc khác nhau.
| Chế độ thất bại / Giới hạn | Mô tả / Nguyên nhân |
|---|---|
| Tăng tổn thất dòng điện xoáy ở nhiệt độ đông lạnh | Ở nhiệt độ rất thấp, dây Litz có thể mất hiệu quả nếu không được thiết kế cẩn thận. |
| Mất da và gần | Tần số cao và điện trở suất thấp vẫn có thể gây ra tổn thất nếu kích thước sợi và xoắn không tối ưu. |
| Những hạn chế về cơ học trong quá trình cuộn dây | Cuộn dây phức tạp có thể nhấn mạnh dây, làm cho sản xuất khó khăn hơn. |
| Độ nhạy với từ trường bên ngoài | Từ trường mạnh có thể làm tăng tổn thất, đặc biệt là ở tần số cao. |
| Thiếu dữ liệu thiết kế toàn diện | Dữ liệu hạn chế về kích thước và mẫu chuỗi tốt nhất có thể khiến thiết kế trở nên khó khăn. |
Bản dựng uốn cong của Litz Wire và cách nhiệt đặc biệt giúp nó tồn tại lâu hơn. Nó cũng hoạt động tốt hơn ở những nơi khó khăn. Những điểm tốt này làm cho Litz Wire trở thành một lựa chọn hàng đầu cho các kỹ sư cần dây mạnh, tần số cao.
Dây Litz được sử dụng trong nhiều thiết bị điện tử hiện đại. Cấu trúc đặc biệt của nó làm cho nó tốt cho các công việc tần số cao. Nó cũng giúp các thiết bị hoạt động với năng lượng ít lãng phí hơn. Dưới đây là một số cách chính Litz Wire được sử dụng trong các trường khác nhau.
Hệ thống sạc không dây cần dây litz để hoạt động tốt. Dây có nhiều sợi cách nhiệt. Những sợi này giúp ngăn chặn nhiệt và tiết kiệm năng lượng. Trong các miếng sạc máy bay không người lái, cuộn dây Litz làm cho sạc nhanh hơn và ổn định hơn. Họ cũng giảm năng lượng. Các trạm sạc xe điện cũng sử dụng dây litz trong cuộn dây của họ. Dây xử lý dòng điện cao và tần số. Điều này giữ cho hệ thống mát mẻ và hoạt động tốt. Các nghiên cứu cho thấy dây Litz giữ hiệu quả chuyển giao cao. Điều này đúng ngay cả khi các cuộn dây không được xếp hàng hoàn hảo. Bởi vì điều này, sạc không dây đáng tin cậy hơn cho điện thoại, xe hơi và robot.
Lưu ý: Dây Litz làm giảm hiệu ứng da và gần. Điều này rất quan trọng đối với sạc không dây.
Máy biến áp và cuộn cảm thường sử dụng dây litz. Trong các máy biến áp lớn, dây litz làm giảm điện trở AC. Điều này giúp thiết bị hoạt động tốt hơn. Điện tử, trung tâm dữ liệu và hệ thống năng lượng xanh sử dụng dây litz để tiết kiệm năng lượng. Nó cũng giúp cắt giảm nhiệt. Càng cuộn trong ô tô, điện thoại và nhà máy cũng sử dụng dây litz. Nó giúp họ lọc tín hiệu và lưu trữ năng lượng với sự mất mát ít hơn. Các nhà sản xuất xe hơi sử dụng dây litz trong máy biến áp và cuộn cảm cho xe điện. Họ cũng sử dụng nó trong các hệ thống hỗ trợ người lái. Điều này giúp thay đổi năng lượng và kiểm soát nhiệt.
Máy biến áp trong nguồn điện và bộ chuyển đổi sử dụng dây Litz để có kết quả tốt hơn.
Cứu độ trong các thiết bị thông minh và 5G Gear sử dụng dây litz để xử lý tín hiệu tốt.
Các thiết bị y tế và RF cần hệ thống dây điện hoạt động tốt và an toàn. Dây Litz giúp bằng cách giảm điện trở cuộn và nhiệt. Trong các hệ thống điện không dây y tế, như máy MRI và máy trợ thính, Litz Wire giữ cho cuộn dây mát. Điều này ngăn chặn tổn thương mô. Bản dựng của dây đảm bảo dòng chảy đều. Điều này rất quan trọng cho sự an toàn và hiệu suất tốt. Thiết bị RF, như radar và radio, sử dụng dây litz để giữ tín hiệu rõ ràng ở tần số cao. Lĩnh vực chăm sóc sức khỏe thích dây lụa litz. Nó là mạnh mẽ và tiến hành tốt. Điều này giúp các thiết bị tồn tại lâu hơn và hoạt động tốt hơn.
Litz Wire giúp các thiết bị y tế và RF hoạt động an toàn và tốt, ngay cả ở tần số cao.
Dây Litz có nhiều loại. Mỗi loại phù hợp với nhu cầu khác nhau trong thiết bị điện tử. Bảng dưới đây hiển thị các danh mục và tính năng chính:
| Chi tiết | danh mục |
|---|---|
| Các loại dây Litz | Loại 1 Vang9: Mỗi loại có một bản dựng và sử dụng đặc biệt. Loại 1 & 2 dành cho các mạch Q nhỏ, cao. Loại 3 Vang6 dành cho các công việc năng lượng lớn hơn và máy phát radio. Loại 7 được bện. Loại 8 là phẳng hoặc hình chữ nhật. Loại 9 can thiệp khối. |
| Số lượng chuỗi | Dây mỏng từ 28 đến 48 AWG. Kích thước phù hợp phụ thuộc vào tần số. Các sợi mỏng hơn hoạt động tốt hơn ở tần số cao hơn. |
| Các loại cách nhiệt | Mỗi sợi có cách nhiệt riêng. Các lựa chọn bao gồm polyvinylformal, polyurethane, nylon, polyimide và polyester có thể hàn. Bên ngoài có thể có nylon, cotton, Nomex®, sợi thủy tinh hoặc gốm. |
| Hình học | Hầu hết dây litz bắt đầu tròn. Một số loại có thể được định hình thành hình vuông hoặc hình chữ nhật cho không gian chật hẹp. |
| Dây được tạo thành sẵn | Loại 2 và 8 có thể được xoắn hoặc định hình cho mục đích sử dụng đặc biệt. |
| Ghi chú ứng dụng | Kích thước sợi phải phù hợp với độ sâu da ở tần số làm việc. Một số lớp phủ làm cho hàn dễ dàng hơn. |
Cách điện màng polyesterimide nổi bật vì sức nóng và kháng hóa học mạnh mẽ. Điều này làm cho dây litz tồn tại lâu hơn ở những nơi khó khăn.
Chọn dây Litz tốt nhất cho một dự án có suy nghĩ cẩn thận. Dưới đây là một số lời khuyên thực tế:
Kiểm tra dải tần. Chọn kích thước và số chuỗi phù hợp cho thiết bị của bạn.
Nhìn vào bao nhiêu dòng điện và nhiệt dây sẽ xử lý. Hãy chắc chắn rằng nó có thể tải tải.
Hãy suy nghĩ về cách dây sẽ bị thương. Cách bạn sắp xếp các lượt và các lớp ảnh hưởng đến tổn thất.
Sử dụng các công cụ phần mềm để dự đoán tổn thất và thiết kế thử nghiệm. Nhiều công ty cung cấp các công cụ miễn phí cho việc này.
Chọn cách nhiệt phù hợp với môi trường của bạn. Một số vật liệu chống lại nhiệt, hóa chất, hoặc độ ẩm tốt hơn.
Hãy chắc chắn rằng dây phù hợp với không gian của bạn. Dây phẳng hoặc hình giúp ở các điểm chặt chẽ.
Chi phí cân bằng và độ tin cậy. Dây Litz tốt có thể ngăn ngừa các vấn đề trong tương lai.
Cách điện trên mỗi sợi giữ dây an toàn và mạnh mẽ. Nó cũng giúp dây hoạt động tốt ở những nơi nóng hoặc khắc nghiệt.
Để sử dụng đặc biệt, như ô tô điện hoặc thiết bị y tế, hãy nói chuyện với các nhà cung cấp đáng tin cậy trước khi bạn mua Litz Wire.
Mẹo: Luôn phù hợp với kích thước chuỗi với tần số và nhu cầu hiện tại. Điều này giúp thiết bị của bạn chạy tốt hơn và tồn tại lâu hơn.
Dây Litz giúp điện tử hoạt động tốt hơn và giữ mát. Thiết kế đặc biệt của nó làm giảm mất năng lượng trong các thiết bị. Các nghiên cứu và xét nghiệm cho thấy nó làm giảm tổn thất hiệu ứng da và gần. Điều này làm cho Litz Wire trở thành một lựa chọn hàng đầu cho các công việc tần số cao. Các kỹ sư sử dụng nó trong những thứ như máy biến áp và sạc không dây. Nó cũng được sử dụng trong các thiết bị y tế. Nếu bạn muốn tìm hiểu thêm, hãy kiểm tra bảng dưới đây để biết các nguồn đáng tin cậy và các bài báo nghiên cứu.
| Tham khảo | TÀI LIỆU | THAM KHẢO | Năm | tập trung |
|---|---|---|---|---|
| Tính toán mất điện số nhanh cho dây litz tần số cao | Ehrlich S. et al. | Giao dịch của IEEE về Điện tử điện | 2021 | Tính toán mất điện bằng số |
| Một mô hình mất phân tích của cuộn dây litz cho máy biến áp bị kích thích bởi bộ chuyển đổi | Li H. et al. | Giao dịch của IEEE về Magnetics | 2019 | Mô hình mất phân tích |
| Đặc tính dây litz thực tế bằng cách sử dụng mô phỏng số nhanh | Zhang Ry et al. | Hội nghị Điện tử năng lượng ứng dụng IEEE (APEC) | 2014 | Mô phỏng số |
| Mô phỏng phần tử hữu hạn 3D của dây litz với cấu trúc gói đa cấp | Plumed E. et al. | Hội nghị IECON | 2018 | Mô phỏng phần tử hữu hạn |
| Phân tích hiện tại của dây litz bằng cách sử dụng FEM dựa trên đồng nhất | Hiruma S., Otomo Y., Igarashi H. | Giao dịch của IEEE về Magnetics | 2018 | Phân tích hiện tại |
| Phương pháp tính toán mất cho cáp Litz, nhấn mạnh vào hiệu ứng da ở mức độ | Gyimóthy S. et al. | Giao dịch của IEEE về Magnetics | 2019 | Tính toán tổn thất |
| Tính toán tổn thất điện trong hệ thống dây litz bằng cách ghép phương pháp FEM và PEEC | Rosskopf A. et al. | Giao dịch của IEEE về Điện tử điện | 2016 | Phương pháp tính toán mất điện |
| Thông tin sản phẩm litz type tex-elz | Furukawa Electric Co., Ltd. | Nguồn công nghiệp | N/a | Dữ liệu sản phẩm và kỹ thuật |
| Hướng dẫn sử dụng mô -đun COMSOL AC/DC | Comsol | Tài liệu phần mềm | N/a | Hướng dẫn công cụ mô phỏng |
Dây Litz có nhiều sợi mỏng, cách nhiệt. Mỗi sợi mang một số hiện tại. Điều này giúp ngăn chặn mất năng lượng từ hiệu ứng da. Dây thông thường không thể làm điều này ở tần số cao.
Một số dây litz có lớp phủ làm cho hàn đơn giản. Những người khác cần bạn loại bỏ lớp cách nhiệt trước. Luôn kiểm tra loại dây bạn có trước khi bắt đầu.
Các kỹ sư sử dụng dây litz trong máy biến áp và cuộn dây sạc không dây. Nó cũng được sử dụng trong các thiết bị y tế và thiết bị radio. Những thiết bị này cần phải hoạt động tốt ở tần số cao và tiết kiệm năng lượng.
Dây Litz hoạt động tốt nhất cho AC, đặc biệt là ở tần số cao. Nó không giúp với DC vì hiệu ứng da không xảy ra với dòng điện trực tiếp.
Luôn chọn kích thước chuỗi và cách nhiệt phù hợp với tần số của thiết bị và nơi nó sẽ được sử dụng. Sử dụng bảng hoặc yêu cầu một nhà cung cấp để được giúp đỡ. Lựa chọn đúng đắn làm cho thiết bị của bạn an toàn hơn và hoạt động tốt hơn.
