Dây cách nhiệt ba nhiệm vụ nặng là một dây dẫn điện gồ ghề được thiết kế cho các ứng dụng công nghiệp đòi hỏi sự an toàn và độ bền tối đa trong môi trường khắc nghiệt. Với ba lớp cách nhiệt riêng biệt, một lớp polyimide bên trong, bím tóc bằng sợi thủy tinh giữa và vỏ PVC bên ngoài này cung cấp sự bảo vệ vượt trội chống lại tác động cơ học, tiếp xúc hóa học và lỗi điện.
Hệ thống cách nhiệt ba lần :
Lớp 1 : Men polyimide (xếp hạng 150 ° C) để phân lập điện chính (cường độ điện môi 500V).
Lớp 2 : Củng cố sợi thủy tinh bện làm tăng độ bền kéo lên 500N và chống mài mòn từ các bộ phận chuyển động.
Lớp 3 : Vỏ bọc PVC chống cháy (UL94 V-0) với các chất phụ gia chống dầu, lý tưởng cho môi trường bôi trơn máy móc.
Tuân thủ an toàn : Đáp ứng IEC 60332-1 đối với khả năng chống ngọn lửa và EN 60811 để kháng hóa chất, giảm thời gian ngừng hoạt động do lỗi dây.
Xếp hạng môi trường khắc nghiệt : Hoạt động từ -40 ° C đến + 125 ° C và chịu được 10.000 chu kỳ uốn cong ở bán kính 10 mm, phù hợp cho hệ thống dây máy robot.
Công suất hiện tại cao : Có sẵn trong kích thước 10-4AWG, hỗ trợ dòng điện liên tục lên tới 85A trong các mạch động cơ hạng nặng.
Tùy chọn che chắn EMI : Tấm chắn bím bằng đồng đóng hộp tùy chọn (độ bao phủ 85%) làm giảm nhiễu điện từ trong hệ thống dây hệ thống điều khiển.
Robot công nghiệp : Được sử dụng trong dây nối cánh tay có khớp nối, chống lại dầu, dầu mỡ và mệt mỏi chuyển động lặp đi lặp lại.
Thiết bị khai thác : Thích hợp cho các máy khoan, băng tải và máy bơm ngầm tiếp xúc với bụi, nước và rung động cao.
Máy móc hạng nặng : Quan trọng cho các hệ thống điều khiển máy xúc, điện khí hóa cần cẩu và dây máy kéo nông nghiệp.
Tạo năng lượng : Được lắp đặt trong các bảng điều khiển tuabin khí và các dây dẫn máy phát, duy trì độ tin cậy trong môi trường có nhiệt độ cao, có độ trễ cao.
Q: Dây này có thể được sử dụng trong khí quyển nổ không?
Trả lời: Vỏ bọc chống ngọn lửa đáp ứng các tiêu chuẩn ATEX cho các ứng dụng không gây bóng khi được sử dụng với các tuyến cáp được phê duyệt.
Q: Xếp hạng điện áp tối đa cho phiên bản ba điểm được cách nhiệt là bao nhiêu?
A: Các mô hình tiêu chuẩn được đánh giá cho 600V AC; Các biến thể điện áp cao hơn (1KV) có sẵn với các lớp cách nhiệt dày hơn.
Q: Làm thế nào tôi nên chấm dứt lớp bím tóc bằng sợi thủy tinh?
Trả lời: Cắt tóc bện 5 mm từ vỏ ngoài và an toàn bằng ống shrink nhiệt để tránh sờn trong khi chấm dứt.
Dây cách điện polyester
Dây cách điện polyester
Dây cách nhiệt Teflon
Dây cách điện teflon
Taped dây cách điện
Taped Litz Wire
Cuộn dây tự liên kết
Dây cách nhiệt PPS & PEEK

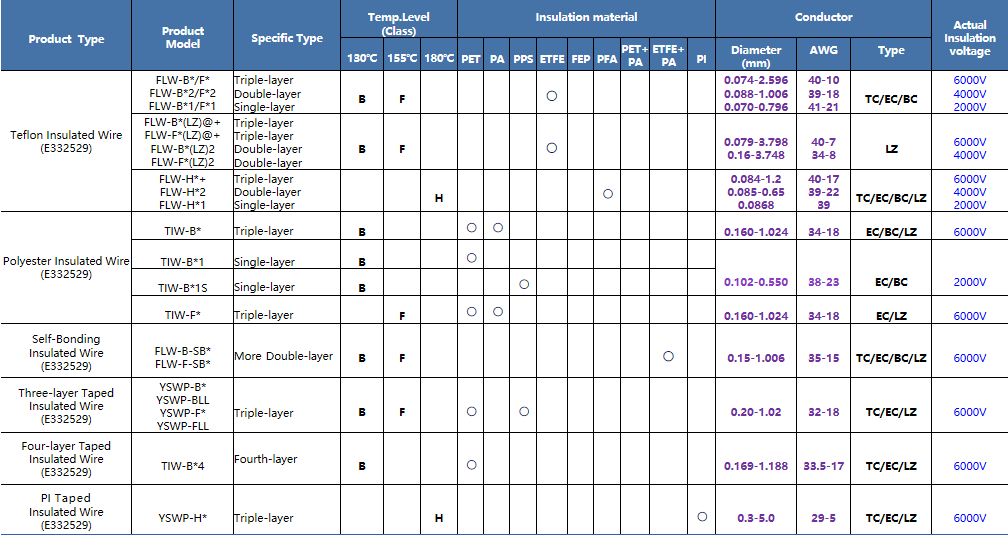

Các loại vật liệu & chất dẫn điện cách nhiệt
Ngoài dây cách nhiệt ba lớp tiêu chuẩn của chúng tôi, chúng tôi cung cấp các lớp cách nhiệt tùy chỉnh được thiết kế để đáp ứng các yêu cầu cụ thể. Vật liệu cách nhiệt của chúng tôi bao gồm từ PET, PA, ETFE, FEP, PFA, PI, PPS, để xem xét, phục vụ cho các nhu cầu sản xuất khác nhau. Đối với các dây dẫn, chúng tôi cung cấp dây đồng đóng hộp, dây men, dây đồng trần và dây mất thấp.
Temperture & chịu được điện áp
Dây Teflon-Litz và Taped-Litz của chúng tôi cũng có sẵn ở dạng dây phẳng bằng cách sử dụng các kỹ thuật xử lý chuyên dụng. Các sản phẩm của chúng tôi đáp ứng một loạt các tiêu chuẩn điện trở nhiệt độ, từ loại B lớp B, 155 ° C, đến 180 ° C Class H. Về điện áp, dây của chúng tôi dễ dàng hỗ trợ lên tới 6kV và có thể được tùy chỉnh để đáp ứng các yêu cầu điện áp cao hơn theo nhu cầu của khách hàng.
Quy định an toàn
Các sản phẩm của chúng tôi tuân thủ quy định an toàn, bao gồm UL2353, UL60950, UL1446, IEC/EN62368 và IEC/EN60065. Bên cạnh các chứng chỉ UL thành phần, chúng tôi cũng cung cấp các chứng chỉ của hệ thống UL do Yu Sheng được phát triển, cho phép khách hàng của chúng tôi tiến hành các quy trình R & D của họ một cách hiệu quả.
