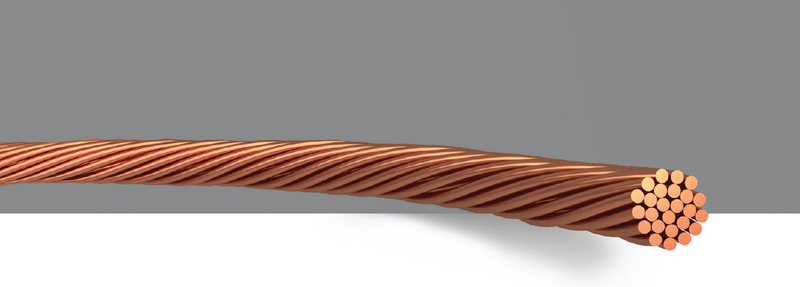

Dây Litz cơ bản của chúng tôi là một dây dẫn chuyên dụng được thiết kế để giảm thiểu mất năng lượng trong các ứng dụng tần số cao bằng cách giảm hiệu ứng da và hiệu ứng gần. Dây bao gồm nhiều sợi đồng mịn, mỗi sợi riêng bằng một lớp men hoặc màng mỏng, xoắn hoặc bện lại với nhau trong một cấu hình cụ thể. Cấu trúc này đảm bảo rằng mỗi sợi mang một phần bằng nhau của dòng điện, phân phối tải và giảm tổn thất dòng điện xoáy.
Cách điện giữa các sợi thường được làm từ các vật liệu như polyurethane, polyester hoặc ptfe, được chọn cho cường độ điện môi cao và điện trở nhiệt. Dây có thể được hình thành thành nhiều hình dạng khác nhau, chẳng hạn như tròn hoặc hình chữ nhật, và có sẵn trong các số lượng và đồng hồ đo khác nhau để phù hợp với phạm vi tần số cụ thể và yêu cầu công suất.
Giảm hiệu ứng da : Bằng cách sử dụng nhiều sợi mịn, dây làm tăng hiệu quả diện tích bề mặt của dây dẫn ở tần số cao, giảm thiểu nồng độ dòng điện gần bề mặt.
Giảm thiểu hiệu ứng gần : Cấu hình chuỗi xoắn làm giảm sự ghép từ giữa các sợi, giảm mất năng lượng do các dây dẫn liền kề.
Hiệu suất nhiệt cao : Các lớp cách nhiệt mỏng cho phép tản nhiệt hiệu quả, làm cho dây phù hợp cho các ứng dụng có mật độ công suất cao.
Cấu trúc linh hoạt : Thiết kế bị mắc kẹt cung cấp sự linh hoạt tuyệt vời, cho phép dễ dàng uốn lượn xung quanh lõi trong cuộn cảm, máy biến áp và động cơ.
Cấu hình chuỗi có thể tùy chỉnh : Chúng tôi cung cấp các độ dài và số chuỗi khác nhau để tối ưu hóa hiệu suất cho các dải tần số cụ thể, từ các phạm vi kHz đến MHZ.
Điện tử năng lượng : Được sử dụng trong các máy biến áp tần số cao, cuộn cảm và mạch cộng hưởng trong bộ biến tần, bộ chuyển đổi và nguồn điện chế độ chuyển đổi.
Thiết bị âm thanh : Lý tưởng cho cáp loa và máy biến áp âm thanh, trong đó giảm thiểu mất tín hiệu và biến dạng ở tần số âm thanh (20 Hz 2020 kHz) là rất quan trọng.
Các thiết bị không dây : Thích hợp cho ăng-ten, cuộn dây sạc cảm ứng và các thành phần RF, trong đó hiệu suất và hiệu quả tần số cao là rất cần thiết.
Động cơ điện và máy phát điện : Được sử dụng trong các cuộn dây của động cơ tốc độ cao, giảm tổn thất và cải thiện hiệu quả tổng thể trong xe điện và máy móc công nghiệp.
Q: Dây Litz cơ bản được tối ưu hóa cho Phạm vi Tần số nào?
Trả lời: Các cấu hình tiêu chuẩn được tối ưu hóa cho 10 kHz đến 1 MHz, nhưng chúng tôi có thể tùy chỉnh các thiết kế cho tần số thấp hơn hoặc cao hơn theo yêu cầu.
Q: Dây Litz khác với dây bị mắc kẹt thông thường như thế nào?
Trả lời: Dây Litz có cách nhiệt sợi riêng lẻ để ngăn chặn dòng xoáy giữa các sợi, trong khi dây bị mắc kẹt thông thường chỉ có một lớp cách nhiệt bên ngoài, làm cho nó kém hiệu quả hơn ở tần số cao.
Q: Dây có thể được sử dụng cho các ứng dụng trực tiếp (DC) không?
Trả lời: Có, mặc dù lợi ích của dây litz được phát âm rõ nhất trong các ứng dụng AC. Nó vẫn có thể được sử dụng cho DC, cung cấp độ linh hoạt và độ bền được cải thiện.
Q: Xếp hạng nhiệt độ của lớp cách nhiệt là bao nhiêu?
A: Các chuỗi cách nhiệt polyurethane được đánh giá cho các biến thể 130 ° C (lớp B), trong khi các biến thể cách nhiệt PTFE có thể xử lý tới 200 ° C (lớp H). Chỉ định các yêu cầu nhiệt độ của bạn cho sự lựa chọn cách nhiệt tốt nhất.
Các tính năng chính của dây Litz cơ bản:
Giảm hiệu ứng da và mất gần : Bằng cách sử dụng nhiều sợi cách nhiệt, dây litz làm giảm điện trở tổng thể ở tần số cao hơn.
Tính linh hoạt cao : Các chuỗi tốt làm cho dây Litz rất linh hoạt, tạo điều kiện lắp đặt dễ dàng hơn trong các cấu hình phức tạp.
Cải thiện hiệu quả : Bằng cách giảm tổn thất, dây Litz giúp cải thiện hiệu quả tổng thể của các hệ thống điện và điện tử.
Độ ổn định nhiệt : Được thiết kế để chịu được nhiệt độ cao hơn mà không làm giảm, tăng cường độ bền và tuổi thọ.
Các ứng dụng dây Litz cơ bản:
Máy biến áp HF
Nghẹt thở
Chuyển đổi nguồn cung cấp
Máy trợ thính
Cảm biến
Dằn
Dây điện trở cho các ứng dụng sưởi ấm
Động cơ
Giới thiệu sản phẩm dây cơ bản
Dây litz làm từ dây nam châm tráng men được sử dụng cho các ứng dụng liên quan đến tần số cao hoặc sưởi ấm
Lợi thế sản phẩm dây Litz cơ bản
Sản xuất liên quan đến kháng chính xác
Trường ứng dụng rất rộng (sấy khô, sưởi ấm, nóng lên)
Các vật liệu dây dẫn khác nhau có sẵn với tính chất cơ học tuyệt vời
Độ ổn định nhiệt cao
Các thông số kỹ thuật của dây Litz cơ bản
Dây dẫn: Dây đồng trần, dây đóng hộp, lớp điện
trở nhiệt độ tráng men: Lớp B, Lớp F, Lớp H
chịu được điện áp: 2kV
Đường kính của dây đơn: 0,05 ~ 0,7 mm;
Số lượng dây đơn: 2 ~ 2500 PC
Đường kính ngoài của dây litz: 0,01 ~ 20 mm
Tùy chọn tùy chỉnh dây Litz cơ bản :
Có sẵn trong các cấu hình và cách nhiệt khác nhau, dây Litz cơ bản của chúng tôi có thể được điều chỉnh để đáp ứng các yêu cầu và tiêu chuẩn của ngành, đảm bảo hiệu suất tối ưu cho mọi ứng dụng.
