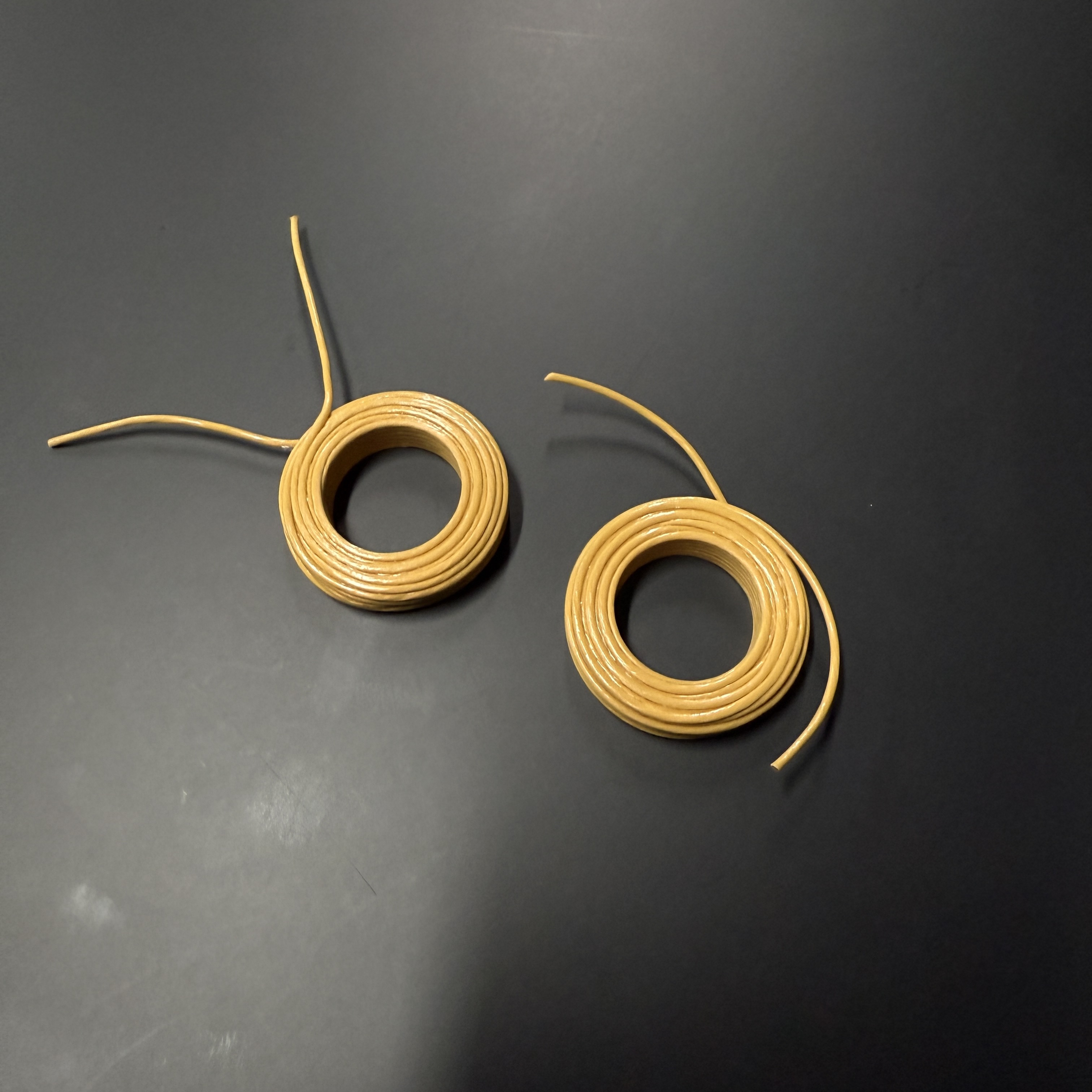

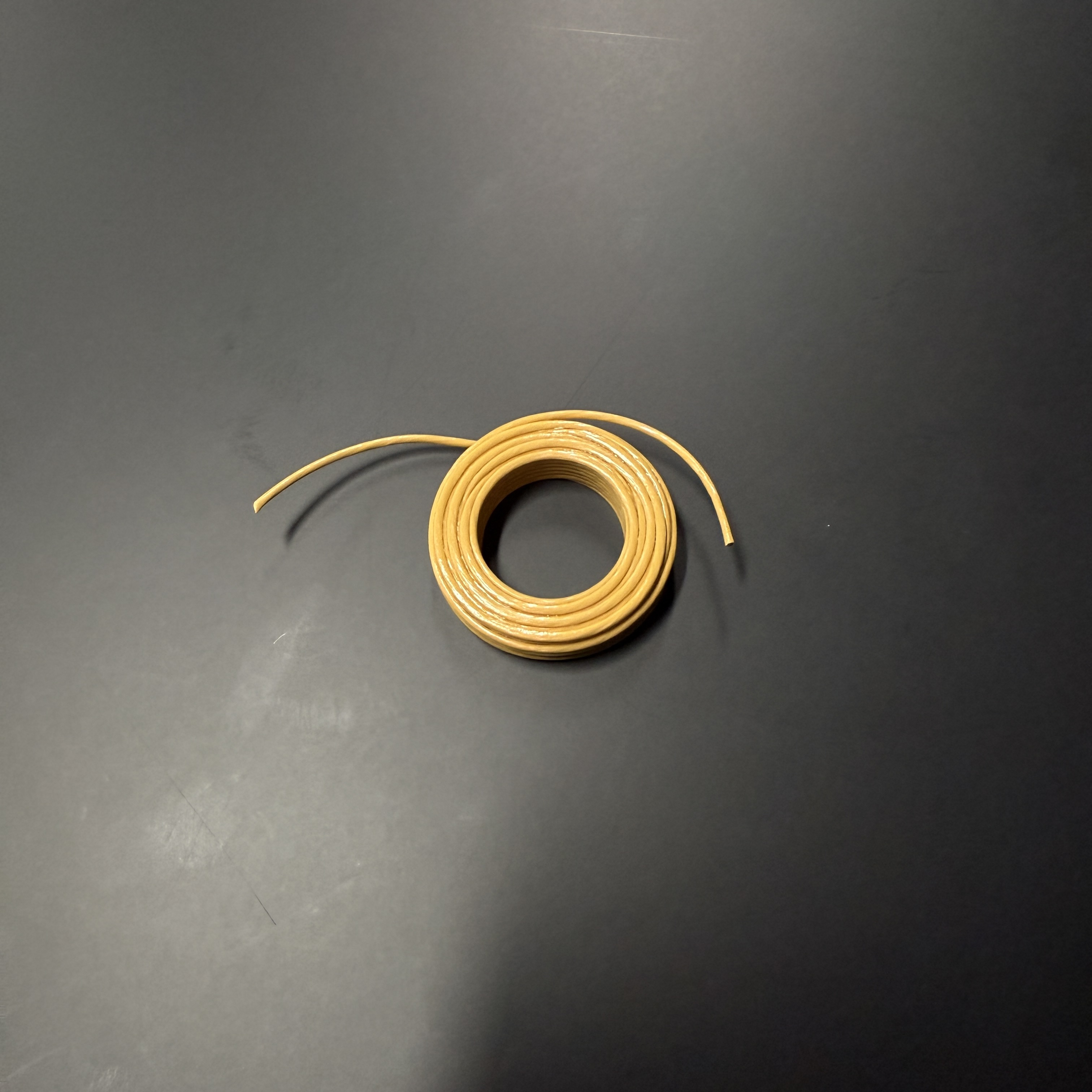

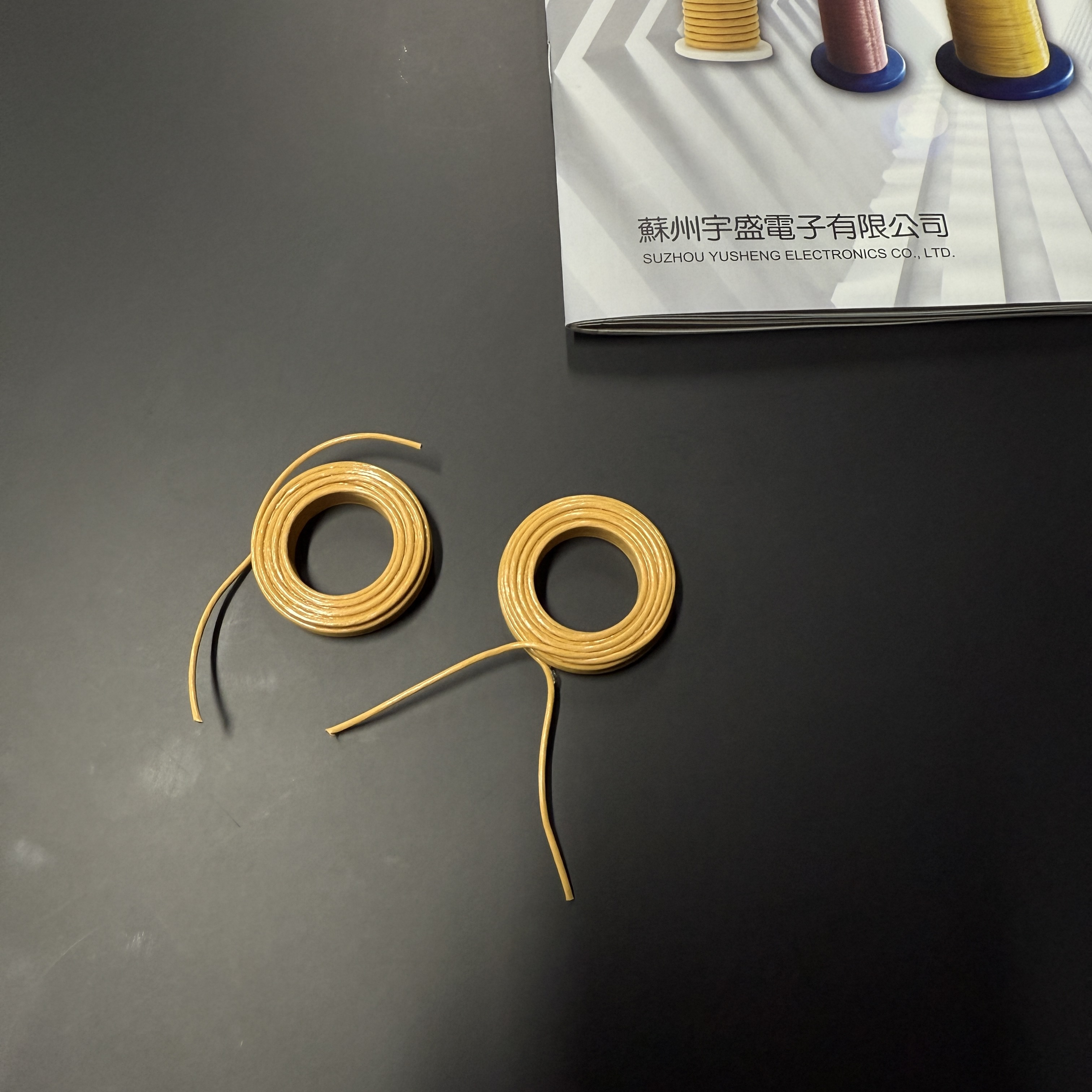

Cuộn dây đồng tự liên kết màu hồng đào 0,1×95mm (10TS×3 YSWP-F) là một linh kiện điện tử chuyên dụng do Suzhou Yusheng Electronics Co., Ltd sản xuất. Sản phẩm này kết hợp hiệu suất chức năng với sự khác biệt về hình ảnh, khiến nó phù hợp cho các ứng dụng xem xét cả tính chất điện và hình thức thành phần. Cuộn dây có cấu trúc ba lớp với 10 vòng mỗi phần và lớp cách điện màu hồng đào giúp nhận dạng trực quan trong môi trường lắp ráp.
Cuộn dây đồng tự liên kết này giúp loại bỏ nhu cầu sử dụng thêm chất kết dính trong quá trình lắp đặt, hợp lý hóa quy trình sản xuất cho các nhóm mua sắm thương mại. Độ dày dây dẫn 0,1mm và chiều rộng 95mm góp phần cân bằng độ dẫn điện và độ linh hoạt cơ học. Sản phẩm trải qua quá trình kiểm tra chất lượng tiêu chuẩn để đảm bảo tính nhất quán giữa các lô sản xuất.
Tham số | Giá trị |
Loại dẫn | SWT |
Màu sắc | Hồng đào |
Kích thước dây dẫn | 0,1×95mm |
Độ dày đơn phương của lớp cách điện | 0,096±0,012mm |
Số vòng lặp | 10TS+10TS+10TS |
Loại cuộn dây | Kết nối ba cuộn dây |
Đường kính bên trong cuộn dây | TỐI THIỂU 15mm |
Đường kính bên ngoài cuộn dây | TỐI ĐA 31mm |
Để lại chiều dài đường ở cả hai bên | 28±3mm |
Tiêu chuẩn ngoại hình | Không bị đổi màu, hư hỏng, rò rỉ đồng, trầy xước, ô nhiễm, vết nứt, oxy hóa, đốm đen và vật lạ |
Ký hiệu 10TS×3 chỉ ra rằng cuộn dây bao gồm ba lớp riêng biệt, mỗi lớp chứa 10 vòng dây dẫn đồng. Cấu hình kết nối ba cuộn dây này cung cấp hiệu suất điện cân bằng và độ ổn định cấu trúc. Thiết kế phân lớp cho phép phân phối dòng điện hiệu quả trong khi vẫn duy trì hệ số dạng nhỏ gọn, với đường kính ngoài không quá 31mm.
Lớp cách điện tự liên kết tạo thành một liên kết an toàn khi được kích hoạt, loại bỏ yêu cầu về chất kết dính bên ngoài trong quá trình lắp ráp. Lớp này duy trì tính linh hoạt đồng thời cung cấp đủ cường độ bám dính, cho phép cuộn dây được định hình thành các đường cong hoặc góc cạnh mà không làm hỏng dây dẫn hoặc lớp cách điện. Quá trình liên kết không yêu cầu thiết bị chuyên dụng, tích hợp vào quy trình sản xuất hiện có.
Màu hồng đào đóng vai trò là điểm đánh dấu nhận dạng trực quan trong môi trường sản xuất và quản lý hàng tồn kho. Mã màu này cho phép công nhân nhanh chóng phân biệt loại cuộn dây này với các thành phần khác, giảm lỗi lắp ráp và cải thiện hiệu quả quy trình làm việc. Màu sắc được tích hợp vào lớp cách nhiệt, duy trì vẻ ngoài nhất quán trong suốt thời gian sử dụng của sản phẩm.
Cuộn dây đồng tự liên kết này được sử dụng trong nhiều ứng dụng công nghiệp. Trong sản xuất thiết bị điện tử tiêu dùng, nó được tích hợp vào hệ thống loa và thiết bị âm thanh nơi khả năng hiển thị thành phần có thể được cân nhắc. Để sản xuất đèn trang trí, màu hồng đào bổ sung yếu tố thiết kế cho các bộ phận bên trong có thể nhìn thấy được.
Cuộn dây cũng thích hợp để lắp ráp bộ dụng cụ giáo dục và sản xuất thiết bị điện tử tùy chỉnh. Tính dễ xử lý của nó làm cho nó thích hợp cho cả quy trình lắp ráp thủ công và bán tự động. Người dùng thương mại có thể tích hợp thành phần này vào các sản phẩm trong đó cả chức năng điện và thẩm mỹ hình ảnh đều góp phần tạo nên giá trị sản phẩm cuối cùng.
10TS×3 chỉ ra rằng cuộn dây có ba lớp riêng biệt, mỗi lớp chứa 10 vòng dây (TS = vòng trên mỗi phần) dây dẫn đồng. Cấu hình ba lớp này cung cấp các đặc tính điện và đặc tính cấu trúc được chỉ định.
Lớp tự liên kết kích hoạt trong điều kiện lắp ráp tiêu chuẩn, tạo thành liên kết an toàn giữa các vòng cuộn mà không cần thêm chất kết dính. Tính năng này giúp đơn giản hóa việc cài đặt và giảm yêu cầu về vật liệu trong quy trình sản xuất.
Có, lớp tự liên kết duy trì tính linh hoạt đồng thời cung cấp độ bám dính. Cuộn dây có thể được định hình thành các đường cong hoặc góc trong quá trình lắp đặt mà không làm hỏng dây dẫn hoặc lớp cách điện, miễn là tuân thủ các yêu cầu về bán kính uốn cong tối thiểu.
Mỗi cuộn dây đều được kiểm tra để đáp ứng các tiêu chuẩn về hình thức được liệt kê trong thông số kỹ thuật, đảm bảo không có các khuyết tật như đổi màu, trầy xước, oxy hóa và các vật thể lạ. Kích thước được kiểm soát trong phạm vi dung sai được chỉ định.
