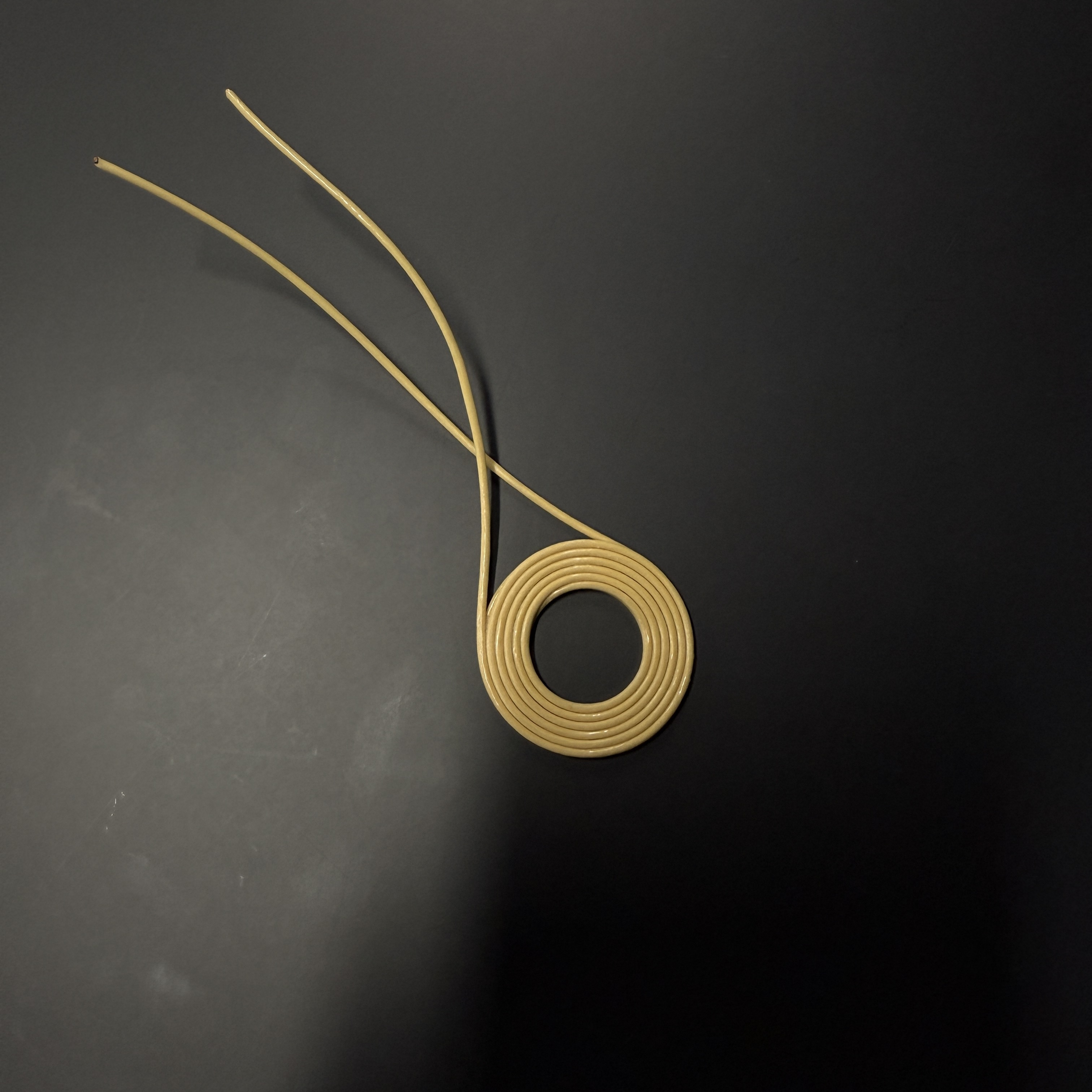

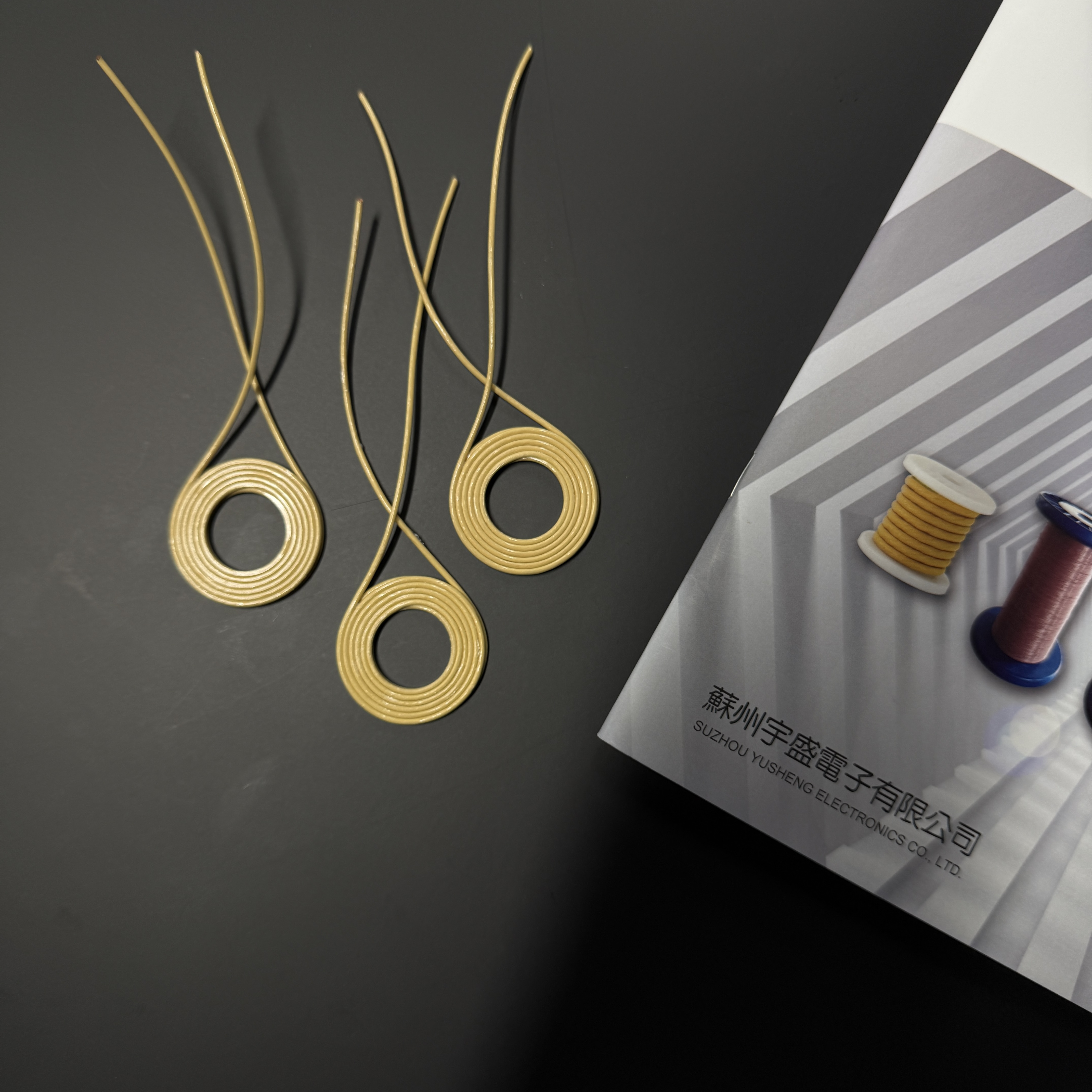

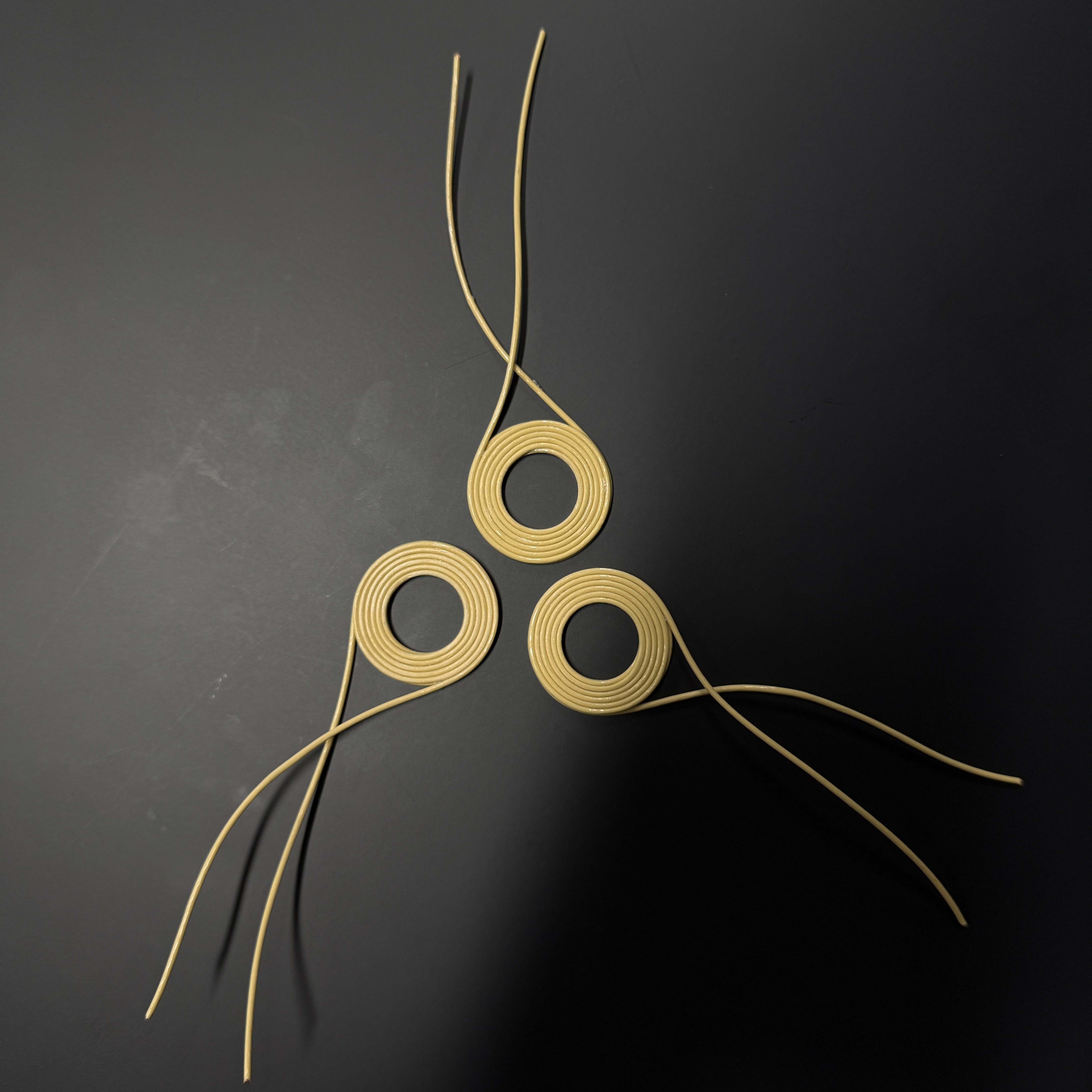

Cuộn dây tự liên kết đại diện cho một loại dây điện từ chuyên dụng có lớp phủ dính kích hoạt bằng nhiệt. Được sản xuất bởi Công ty TNHH Điện tử Yusheng Tô Châu, cuộn dây đồng tự liên kết màu vàng 0,07×140mm (11TS FLW-H) kết hợp với cấu trúc dây litz cách điện Teflon. Thiết kế này cho phép tạo ra các bộ phận điện từ nhỏ gọn mà không cần thêm chất kết dính hoặc ốc vít trong quá trình lắp ráp. Kích thước và đặc điểm của cuộn dây làm cho nó phù hợp với các ứng dụng mà hạn chế về không gian và hiệu quả lắp ráp là những cân nhắc chính.
Tham số | Đặc điểm kỹ thuật |
Loại dẫn | 3UEWH |
Loại dây cách điện | Dây cách điện teflon |
Mô hình dây cách điện | 0,07×140 11TS FLW-H(LZ)-XQ |
Màu cuộn | Màu vàng |
Cấu hình cuộn dây | Đơn vị riêng lẻ |
Số lượt | 11TS |
Đường kính bên trong cuộn dây | Φ18±0.5mm |
Đường kính ngoài cuộn dây | Tối đa 36,5mm |
Cuộn dây này có độ dày dây dẫn 0,07mm, cho phép tích hợp vào các thiết bị có không gian bên trong hạn chế. Chiều rộng 140mm cung cấp đủ vật liệu cho quá trình lắp ráp chi tiết. Cấu trúc dây litz bao gồm nhiều sợi cách điện riêng lẻ được xoắn lại với nhau, giúp giảm tổn thất hiệu ứng bề mặt ở tần số cao hơn so với dây đặc có diện tích mặt cắt ngang tương đương.
Ký hiệu FLW-H biểu thị công thức cường độ liên kết cao hơn của lớp phủ tự liên kết. Khi tiếp xúc với nhiệt độ thích hợp, lớp dính sẽ kích hoạt và liên kết các cuộn dây liền kề với nhau. Điều này giúp loại bỏ sự cần thiết của quá trình dán hoặc bầu riêng biệt trong quá trình sản xuất. Sau khi được thiết lập, cấu trúc liên kết sẽ duy trì hình dạng của nó dưới tác động cơ học và rung động.
Cấu hình cuộn dây 11 vòng (11TS) cân bằng độ dẫn điện với độ linh hoạt cơ học. Sự cân bằng này cho phép cuộn dây được tạo thành nhiều đường cong và góc khác nhau trong khi vẫn duy trì hiệu suất điện ổn định. Việc xây dựng từng đơn vị riêng lẻ đảm bảo các đặc tính đồng nhất giữa các lô sản xuất.
Cuộn dây đồng tự liên kết 0,07×140mm được sử dụng trong các ứng dụng công nghiệp khác nhau đòi hỏi các thành phần điện từ thu nhỏ. Chúng bao gồm các thiết bị vi điện tử, máy trợ thính, đồng hồ thông minh và bảng mạch thu nhỏ. Cấu hình mỏng của cuộn dây cho phép đặt ở những vị trí mà cuộn dây thông thường không thể lắp vừa. Màu vàng mang lại sự khác biệt trực quan trong các cụm lắp ráp phức tạp, hỗ trợ quá trình kiểm soát chất lượng và xác minh lắp ráp.
Mỗi cuộn dây đều trải qua quá trình kiểm tra trực quan để đảm bảo tuân thủ các tiêu chí chất lượng đã thiết lập. Các thiết bị được chấp nhận phải không bị đổi màu, hư hỏng vật lý, tiếp xúc với đồng, vết trầy xước, nhiễm bẩn, vết nứt, quá trình oxy hóa, đốm đen và vật thể lạ. Các bước xác minh này giúp duy trì tính nhất quán về hiệu suất và hình thức sản phẩm trong suốt quá trình sản xuất.
Cuộn dây đồng tự liên kết có lớp phủ dính chuyên dụng trên lớp cách điện của dây. Khi được làm nóng đến nhiệt độ kích hoạt, lớp phủ này tan chảy và liên kết các cuộn dây liền kề với nhau. Sau khi nguội, chất kết dính đông đặc lại, tạo ra cấu trúc cuộn cứng, tự hỗ trợ, duy trì hình dạng mà không cần hỗ trợ thêm.
Vật liệu cách nhiệt Teflon mang lại khả năng chịu nhiệt độ cao và độ bền điện môi. Cấu trúc dây Litz làm giảm tổn thất dòng điện xoay chiều do hiệu ứng bề mặt gây ra, giúp hoạt động hiệu quả hơn ở tần số cao hơn. Sự kết hợp của các đặc tính này làm cho cuộn dây phù hợp cho các ứng dụng đòi hỏi cả độ ổn định nhiệt và hiệu suất điện.
Nhiệt độ kích hoạt cụ thể phụ thuộc vào công thức lớp phủ và phương pháp ứng dụng. Các nhà sản xuất thường cung cấp các hướng dẫn chi tiết về hệ thống sưởi dựa trên quy trình lắp ráp dự kiến và khả năng của thiết bị.
Cuộn dây duy trì dung sai đường kính bên trong là ± 0,5mm xung quanh kích thước danh nghĩa 18mm. Đường kính ngoài được kiểm soát tối đa 36,5mm. Những dung sai này giúp đảm bảo sự phù hợp thích hợp trong các ứng dụng được thiết kế.
Đối với các yêu cầu mua sắm thương mại liên quan đến cuộn dây đồng tự liên kết màu vàng 0,07 × 140mm (11TS FLW-H), vui lòng liên hệ với Công ty TNHH Điện tử Tô Châu Yusheng. Nhóm của chúng tôi có thể cung cấp thêm thông tin kỹ thuật và hỗ trợ các thông số kỹ thuật đặt hàng để đáp ứng các yêu cầu ứng dụng công nghiệp của bạn.
